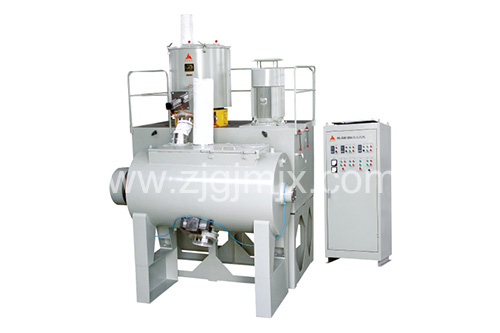

SRL－Z500／1000混合機組使用說明

張家港市勁馬機械有限公司為您提供高速混合機
電氣保護與控制說明：
電控箱為立式的，與混合機分開，電箱面上裝有電加熱電流表，加熱溫度，物料溫度，冷混溫度指示，混合機的啟動、停止按鈕、卸料門的開啟，關閉等按鈕。
電氣回路中設有自動空氣開關FQ1作為總保護，全部負載及控制回路均接自開關之下，當斷開此開關時，設備全部斷電。FQ1自動空氣開關是熱混電機的保護器件；FQ2是加熱保護器件；FQ3是冷混保護器件；FQ4單極開關是控制回路的保護器件，可以對過載及短路進行有效的保護。
1..熱混電機工作：

當按下低速攪拌按鈕SA2時，把電機啟動回路7、9兩點接通，如果此時鍋蓋是關閉的，通過一系列的接觸及中間繼電器的聯鎖接點，將KM1接觸器線圈接上電源，使電機進行低速運轉；如鍋蓋是開啟的，電機就不會運行，這是采取了電器連鎖的緣故，是一種安全保護措施。當需要電機高速工作時，可以按動高速攪拌按鈕SA3，此時把低速運行的控制回路切斷，KM1線圈失電釋放，并將高速運行控制回路接通，使接觸器KM2、KM3接通吸合，電機在高速下運行，按下SA1按鈕時，電機將停止工作。
2、高速混合機料溫控制及放料門的控制：
物料的升溫不是通過加熱器，而是通過物料本身的反應使其溫度升高，由控溫儀表BT2進行溫度顯示，+1-1為插入物料中熱電偶，檢測出的溫度顯示達到設定溫度時，溫控儀表的“4號線柱”與“5號線柱”接點接通。檢測溫度低于設定溫度時，此點斷開。
料溫的檢測與放料門的動作可以通過自控過程來完成，將SB2按鈕置于自動狀態時，將電源端引至35號接點經，物料溫度達到設定溫度時 “4號線柱”與“5號線柱”接通，并通過時間繼電器的延時開啟常閉接點仍維持在常閉狀態。當延時時間達到時間繼電器的設定時間時，KT1接點開啟，使KA1及KT1線圈失電釋放，放料門自動關閉。
